Фланец PN 16 обеспечивает разборное соединение через болты и прокладку, если его класс давления, температура, материал и поверхность соответствуют рабочему режиму. Герметичность зависит от ответного фланца, положения прокладки и равномерного крестового прижатия, которое проверяют вместе с геометрией отверстий и состоянием крепежа.
данные обновлены 2026-10-21 ·
1. Что означает класс давления PN 16 у фланца
Фланец PN 16 — разборный элемент трубопроводного соединения, который передаёт нагрузку через болты и прокладку между уплотнительными поверхностями. Обозначение PN 16 связывает деталь с номинальным классом давления, но рабочий режим дополнительно проверяют по температуре, материалу и паспорту.
Форма поверхности определяет, как размещается прокладка и куда направляется усилие затяжки. Поэтому при замене смотрят не только на маркировку PN, но и на ответный фланец, диаметр крепежа, состояние плоскости и возможность равномерно затянуть соединение.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Монтаж начинают с проверки номинального диаметра и целостности поверхности. Прокладку устанавливают на фланец, совмещают детали, вводят болты и затягивают их крест-накрест в несколько этапов. Такая последовательность распределяет усилие по уплотнению и уменьшает риск перекоса.
После затяжки проверяют герметичность соединения в предусмотренном режиме. Если поверхность деформирована или прокладка смещена, увеличение усилия не исправит контакт. Сначала устраняют геометрическую причину, затем повторяют сборку с подходящими деталями и крепежом.
- Шаг 1Подбор фланца по номинальному диаметру и давлению.
- Шаг 2Проверка целостности уплотнительной поверхности.
- Шаг 3Установка прокладки на фланец.
- Шаг 4Совмещение фланцев и установка болтов.
- Шаг 5Затяжка болтов крест-накрест в несколько этапов.
- Шаг 6Проверка герметичности соединения.
3. Ключевые параметры

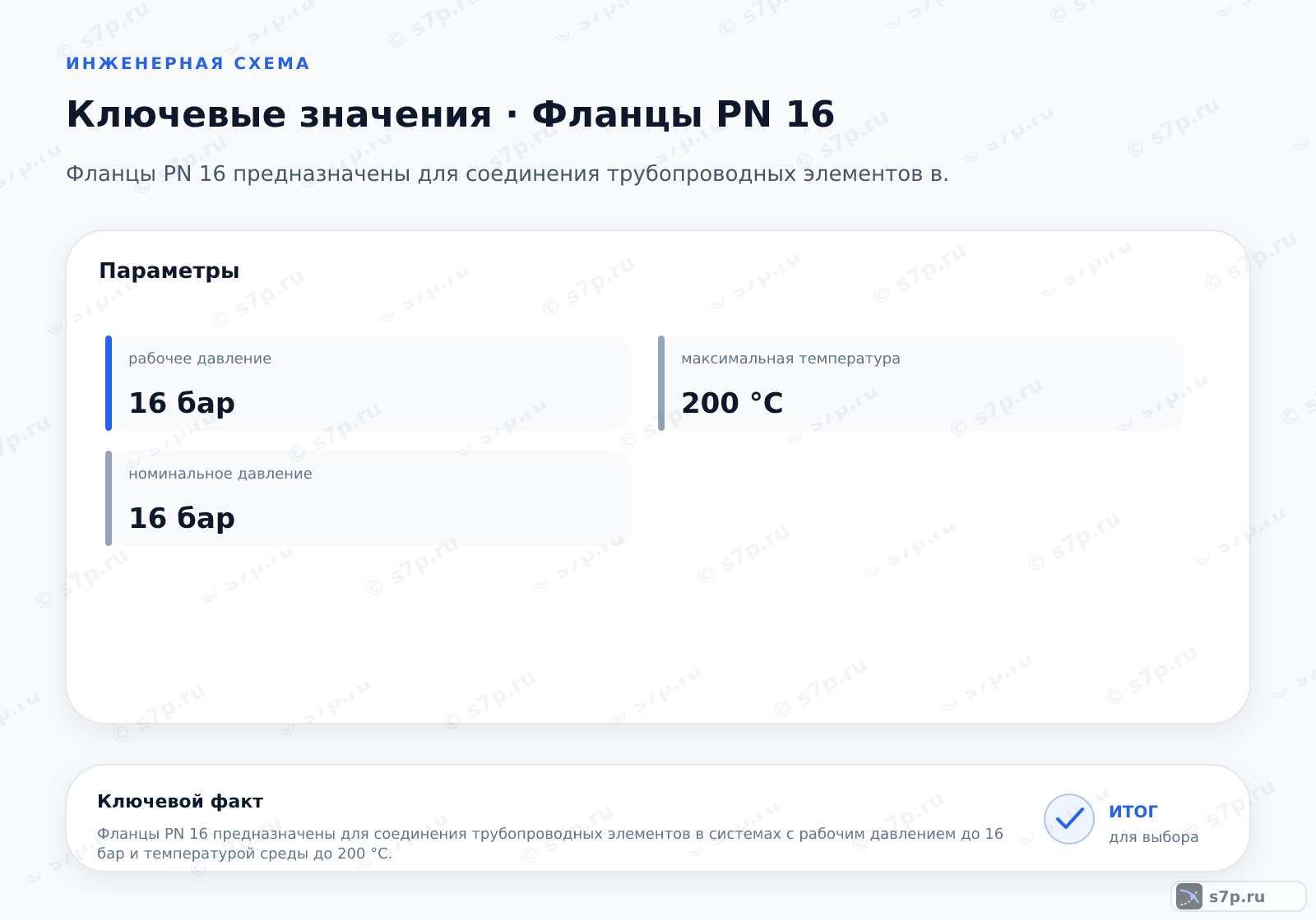

Для PN 16 в таблице собраны рабочее давление, максимальная температура, толщина фланца и диаметр болтов. Давление и температура описывают режим, толщина — жёсткость элемента, а болтовой диаметр — часть крепёжной схемы. Эти поля читают вместе с типом поверхности и прокладки.
Табличные значения относятся к стандарту и требуют проверки для фактического исполнения. Даже совпадающая маркировка не отменяет осмотр плоскости и ответной детали. Перед монтажом сверяют материал, геометрию отверстий, состояние болтов и возможность выполнить равномерную затяжку.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 16 бар | бар | ГОСТ 33259-2015 |
| Максимальная температура | 200 °C | °C | ГОСТ 33259-2015 |
| Толщина фланца | 18 мм | мм | ГОСТ 33259-2015 |
| Диаметр болтов | 24 мм | мм | ГОСТ 33259-2015 |
4. Схема фланцевого соединения с прокладкой и болтами

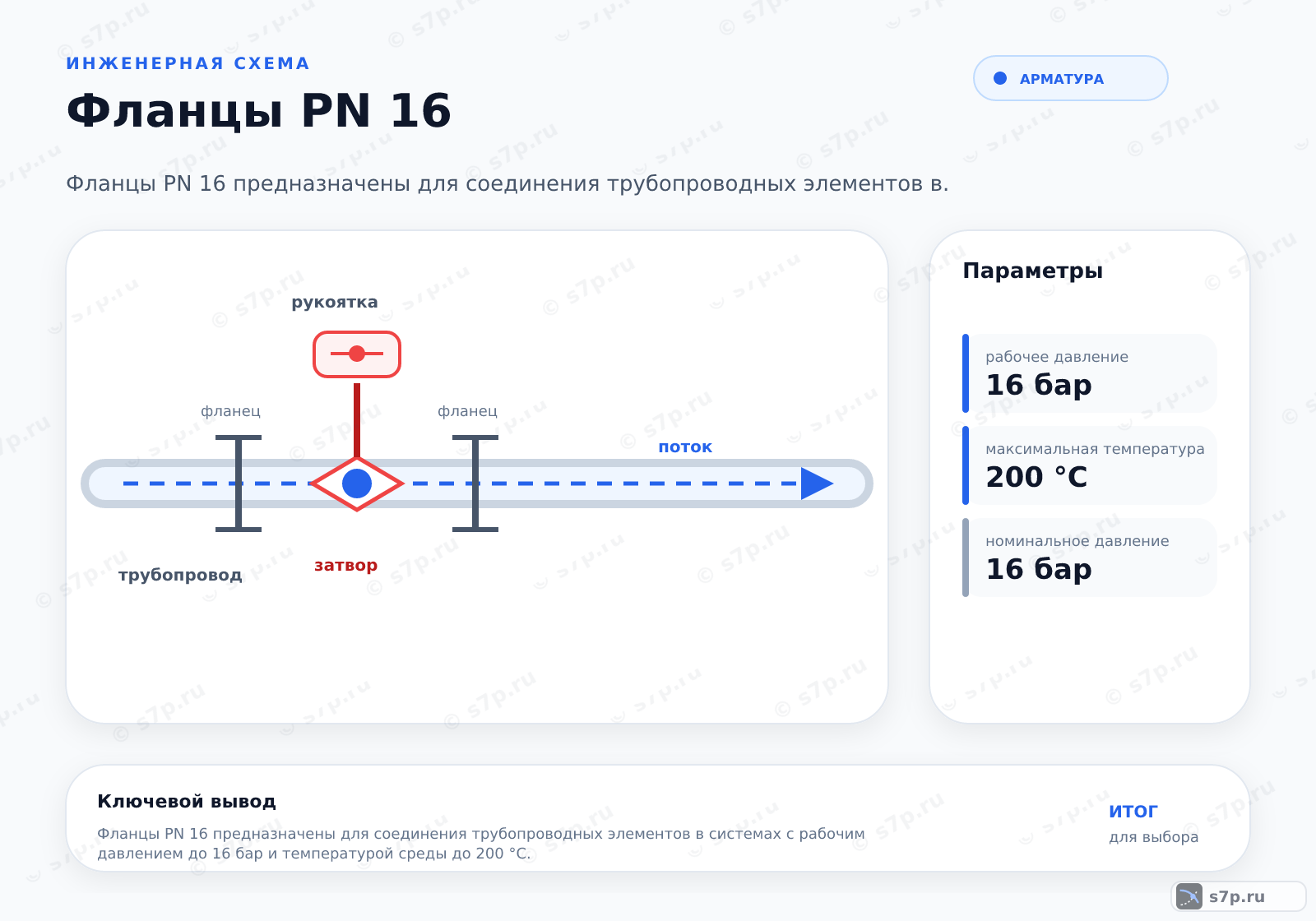

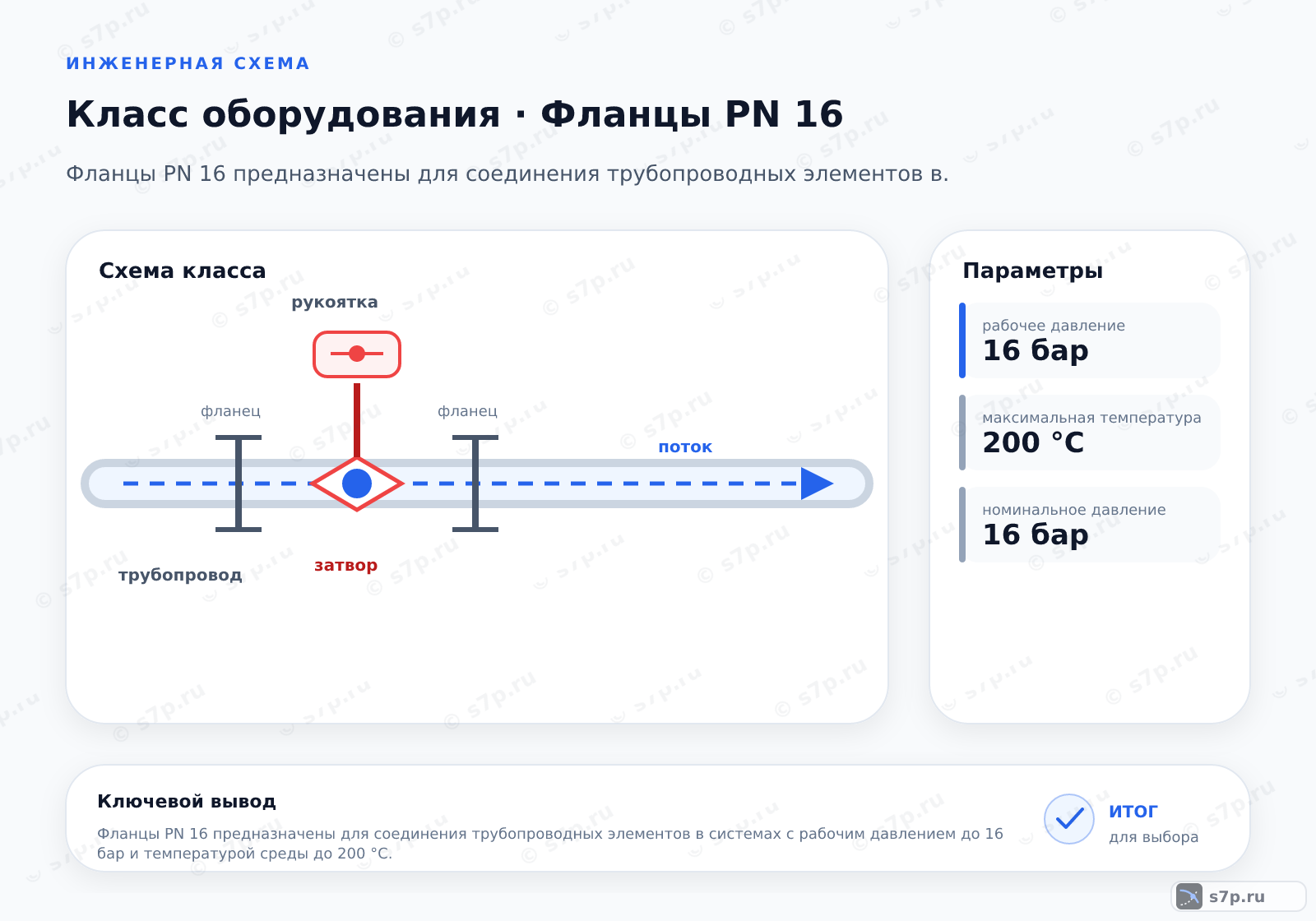

В соединении фланец прижимает прокладку к ответной поверхности, а болтовой ряд удерживает сжатие при прохождении среды. Схему читают по оси трубы, положению уплотнения и последовательности затяжки. Рабочее давление и температура должны соответствовать совместному режиму всех деталей, а не только фланца.
Перед подачей среды убеждаются, что поверхности чистые, прокладка не выступает в проход и болты затянуты без перекоса. После проверки герметичности наблюдают за соединением при эксплуатации. Любая замена ответного элемента требует повторного сопоставления PN, материала и крепежа.
5. Виды и разновидности
Фланец с выступающей поверхностью RF концентрирует усилие на прокладке. Соединение с кольцевой канавкой под металлическое кольцо относится к RTJ и требует соответствующей прокладки. Плоское исполнение FF используют с плоской прокладкой, а вариант под приварку связывают с жёстким соединением трубы.
Сравнивают виды по форме уплотнительной поверхности, среде, давлению и способу монтажа. Нельзя ставить плоскую прокладку в профиль, предназначенный для кольца, или смешивать фланцы без проверки ответной геометрии. После выбора контролируют доступ к крепежу и состояние сварного соединения.
| Значение | Источник |
|---|---|
| Фланцы с выступающей уплотнительной поверхностью (RF, raised face) — концентрируют усилие затяжки на прокладке; кольцевая канавка под металлическое кольцо относится к соединениям RTJ. | ГОСТ 33259-2015 |
| Фланцы плоские (FF) — используются с плоскими прокладками для низких давлений и нейтральных сред. | ГОСТ 33259-2015 |
| Фланцы под приварку — обеспечивают прочное соединение с трубопроводом, исключая смещение. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Фланцы PN 16 удобны для разборного соединения, когда требуется снять арматуру или заменить прокладку без вырезки участка трубы. Их рабочая пригодность определяется не только маркировкой, но и совпадением давления, температуры, материала, поверхности и крепежа в собранном узле.
Равномерная затяжка поддерживает контакт прокладки и снижает риск деформации. Момент и порядок берут из принятой монтажной документации для конкретного соединения. После обслуживания проверяют, что фланцы не смещены, прокладка не повреждена, а утечка отсутствует при согласованном режиме.
Частые вопросы
Что именно означает обозначение PN 16?
PN 16 связывает фланец с номинальным классом давления, указанным для этого исполнения. Рабочий режим всё равно проверяют по температуре, материалу, прокладке, ответной поверхности и паспорту. Маркировка не разрешает соединять детали с другой геометрией или использовать их при условиях, для которых стандарт и изготовитель не подтверждают пригодность.
Как выбрать между RF, FF и RTJ?
RF имеет выступающую поверхность, которая концентрирует усилие на прокладке. FF работает с плоской прокладкой, а RTJ использует кольцевую канавку и металлическое кольцо. Выбор делают парой: поверхность ответного фланца, форма прокладки, давление, температура и среда должны совпадать. Смешивать профили без проверки нельзя.
Зачем сверять диаметр болтов при покупке PN 16?
Болты создают прижатие прокладки, поэтому их диаметр и отверстия фланца должны совпадать с принятой крепёжной схемой. Даже при подходящем проходе другой крепёж может не войти, дать перекос или не обеспечить нужную нагрузку. Проверяют толщину фланца, диаметр болтов, состояние резьбы и возможность затягивать соединение крест-накрест.
Как учитывать температуру и давление при выборе?
Рабочее давление рассматривают вместе с температурой среды и материалом фланца, прокладки и болтов. Повышение температуры может изменить свойства уплотнения и допустимый режим стали. Поэтому табличные пределы сверяют с паспортом и фактической средой, а затем проверяют ответную деталь. Одной маркировки PN недостаточно для всей системы.
Как правильно собрать соединение с фланцами PN 16?
Проверяют номинальный диаметр и поверхность, очищают контактные зоны, устанавливают подходящую прокладку и совмещают фланцы. Болты вводят без принудительного стягивания, затем затягивают крест-накрест в несколько этапов. После монтажа выполняют проверку герметичности. Если детали не сходятся по осям, сначала исправляют геометрию, а не увеличивают момент.
Можно ли использовать фланец с повреждённой поверхностью?
Поверхность осматривают до установки прокладки. Деформация, трещина или глубокое повреждение могут нарушить контакт и привести к течи, даже если болты затянуты равномерно. Степень дефекта сопоставляют с требованиями стандарта и типом поверхности. При отсутствии подтверждения пригодности деталь заменяют или направляют на предусмотренную проверку.
