Подбор фланцев DN осуществляется по условному проходу, номинальному давлению и материалу, обеспечивая герметичность соединения трубопроводной арматуры и оборудования в соответствии с ГОСТ 33259-2015. Правильный подбор DN и PN исключает утечки.
данные обновлены 2026-10-21 ·

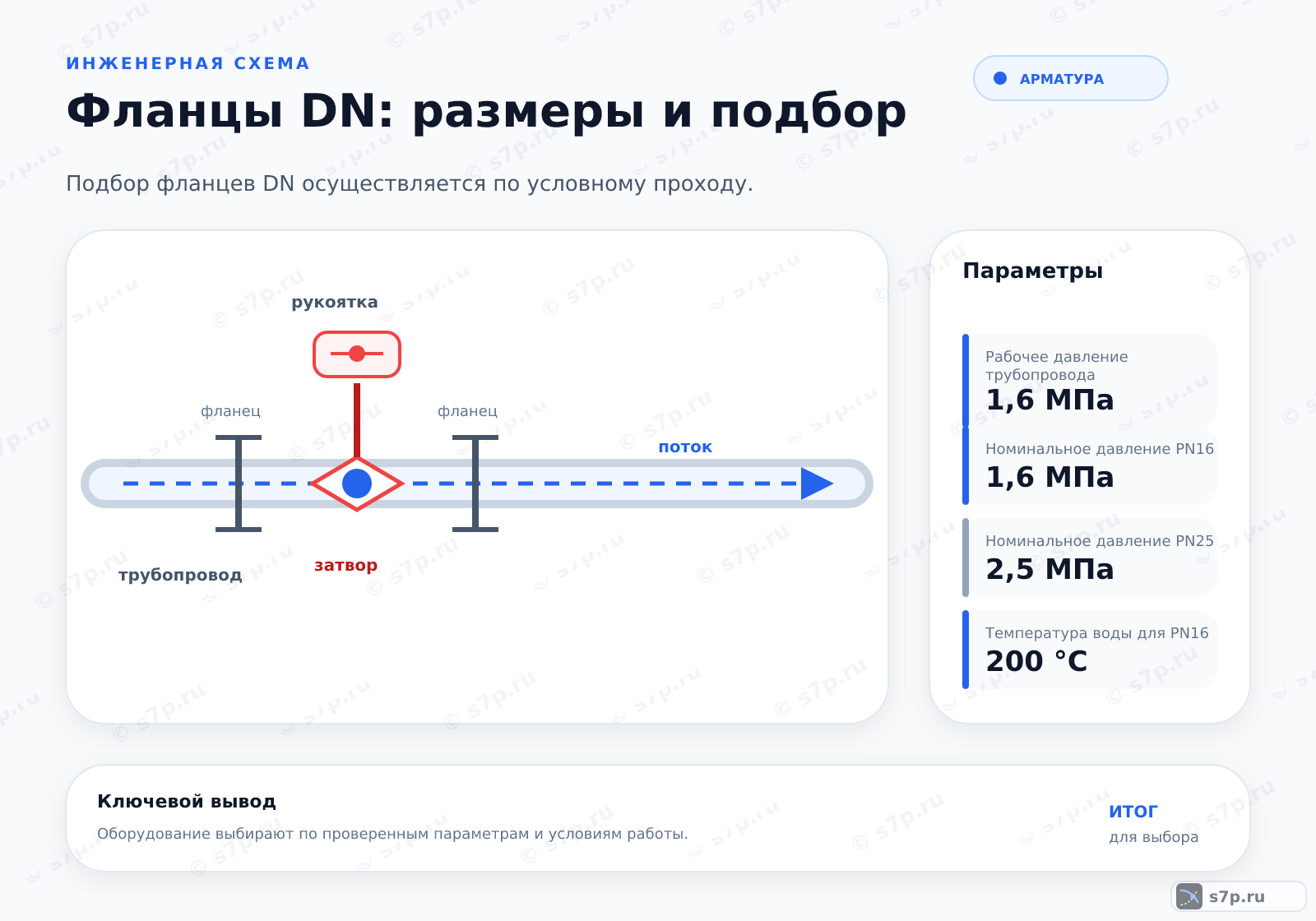

1. Что такое фланцы DN
Фланец DN задаёт присоединительные размеры по условному проходу трубопровода. Для рабочего соединения его рассматривают вместе с номинальным давлением PN, материалом, уплотнительной поверхностью и крепежом. Само обозначение прохода не говорит, выдержит ли соединение конкретную среду и температуру.
Подбор по таблице стандарта связывает фланец с ответной арматурой или оборудованием. После совпадения размеров проверяют тип исполнения, прокладку, болты и доступ для затяжки. Такой порядок снижает риск соединить геометрически подходящие, но несовместимые по режиму детали.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Фланцевый узел передаёт нагрузку через контактные поверхности и прокладку, которую болты прижимают между деталями. Монтаж начинается с определения DN и PN, продолжается выбором типа и материала, затем выполняются установка прокладки, совмещение и диагональная затяжка.
После сборки соединение проверяют на герметичность испытанием, предусмотренным для системы. Болты затягивают равномерно, потому что перекос меняет контакт прокладки и может создать утечку при рабочем режиме. Размер и количество крепежа берут из стандарта для выбранной пары DN и PN.
- Шаг 1Определите условный проход (DN) и номинальное давление (PN) трубопровода.
- Шаг 2Выберите тип фланца (плоский, воротниковый) согласно условиям эксплуатации.
- Шаг 3Подберите материал фланца, соответствующий среде и температуре.
- Шаг 4Определите размер и количество болтов по стандарту для выбранного DN и PN.
- Шаг 5Установите прокладку, совместите фланцы и затяните болты крест-накрест.
- Шаг 6Проведите гидравлическое испытание на герметичность.
3. Ключевые параметры
В таблице приведены диапазон условного прохода, варианты номинального давления и температура воды для одного из режимов. Эти сведения задают геометрическую и нагрузочную рамку выбора. Материал фланца и прокладки дополнительно связывают с рабочей средой, иначе одинаковый размер не гарантирует совместимость.
Источники указывают на стандарты, поэтому табличное значение читают вместе с редакцией документа и паспортом изделия. Проверяют ответную поверхность, болтовой ряд и уплотнение. Если меняется PN, нельзя оставлять прежнюю прокладку или крепёж без повторной проверки соединения.

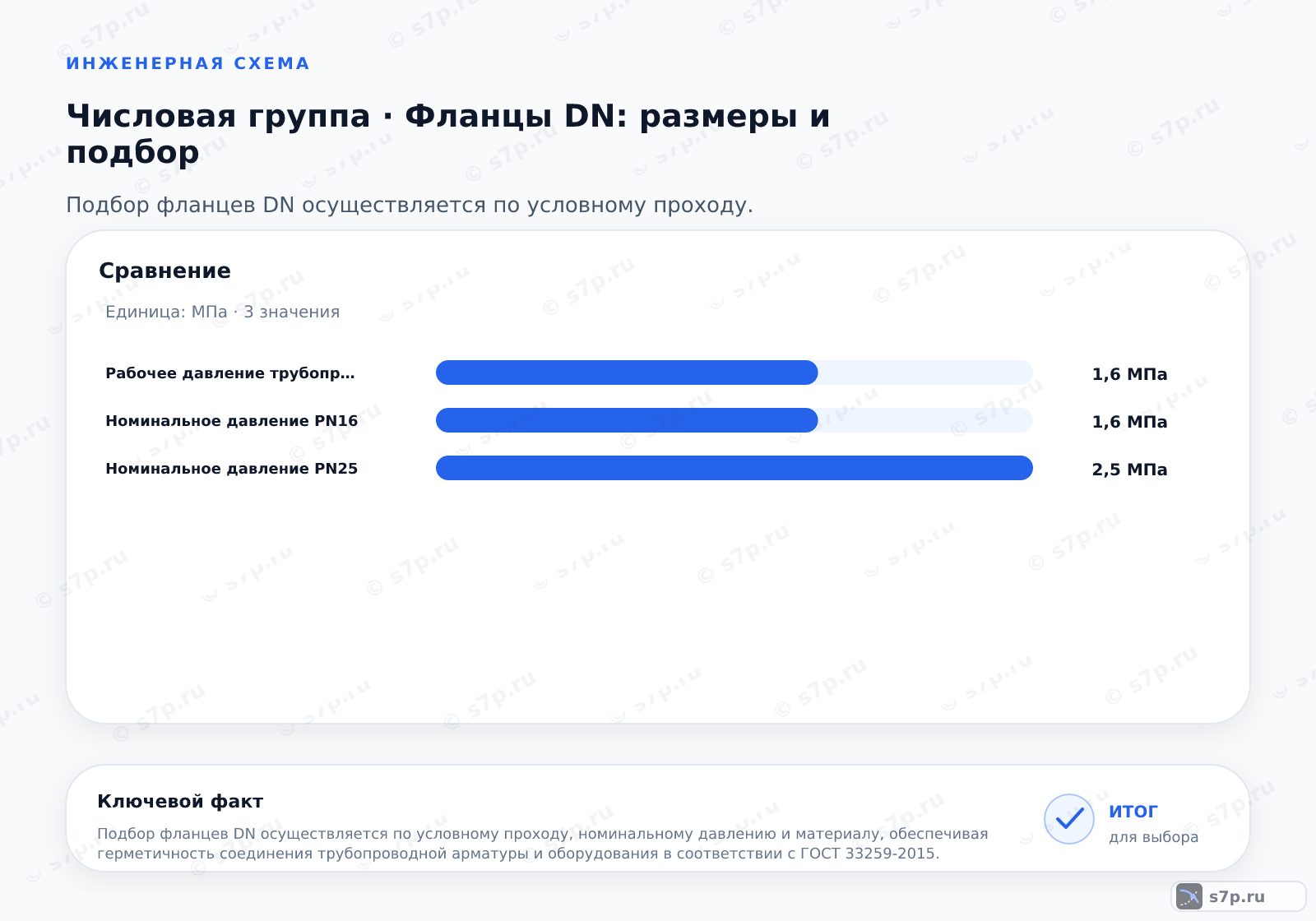

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Условный проход минимальный | 6 мм | мм | ГОСТ 33259-2015 |
| Условный проход максимальный | 2000 мм | мм | ГОСТ 33259-2015 |
| Номинальное давление PN16 | 1.6 МПа | МПа | ГОСТ 12820-80 |
| Номинальное давление PN25 | 2.5 МПа | МПа | ГОСТ 12820-80 |
| Номинальное давление PN40 | 4 МПа | МПа | ГОСТ 12820-80 |
| Температура воды для PN16 | 200 °C | °C | ГОСТ 12820-80 |
4. Схема работы

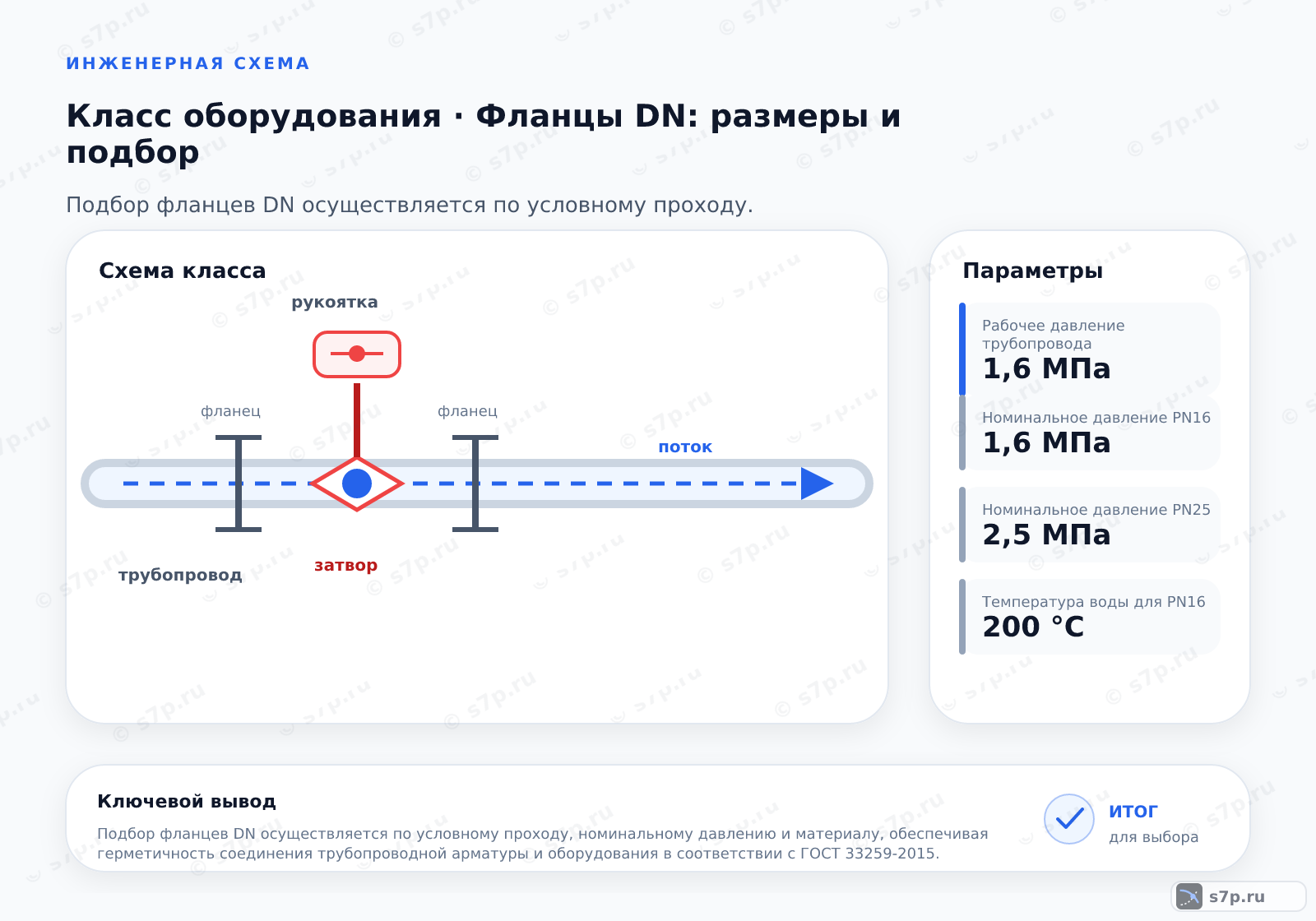

Схема соединяет трубу, фланец, прокладку, ответный фланец и болтовой ряд. DN отвечает за совпадение прохода, PN — за согласование нагрузочного класса, а материал и уплотнительная поверхность — за контакт со средой. Во время испытания оценивают уже собранный пакет, а не одну деталь.
Перед затяжкой проверяют соосность и чистоту поверхностей, после неё — равномерность прилегания и доступ к крепежу. Гидравлическое испытание на герметичность выполняют в порядке, принятом для системы. Любое изменение трубы или арматуры требует повторной проверки фланцевой пары.
5. Виды и разновидности
Воротниковый фланец приваривают к трубе и используют там, где соединение должно воспринимать повышенные нагрузки. Свободный фланец насаживают на трубу и применяют вместе с кольцом. Приварной вариант образует жёсткое соединение и при корректном монтаже поддерживает высокую герметичность.
Выбор вида зависит от способа присоединения, давления, среды и возможности замены. Свободная схема удобна для монтажа с кольцом, но требует проверки всех сопряжённых деталей. Воротниковое и жёсткое исполнения требуют контроля сварки и соосности перед установкой прокладки.
| Значение | Источник |
|---|---|
| Воротниковый фланец — приваривается, выдерживает высокие нагрузки. | ГОСТ 12822-80 |
| Свободный фланец — насаживается на трубу, используется с кольцом. | ГОСТ 12823-80 |
| Приварной фланец — жесткое соединение, высокая герметичность. | ГОСТ 12821-80 |
6. На что влияет и зачем нужно
Согласование DN и PN связывает проход трубы с нагрузкой, которую должен воспринимать фланцевый пакет. Стандартные размеры упрощают замену, потому что ответные поверхности и крепёж можно проверить по одной системе обозначений. Герметичность при этом зависит от состояния поверхностей и порядка затяжки.
Результат оценивают по собранному соединению: прокладка должна быть совместима со средой, фланцы — совмещены без принуждения, а болты — затянуты равномерно. Если один из этих элементов не совпадает с проектом, одинаковое обозначение DN не устраняет риск утечки.
7. Частые ошибки и на что смотреть
Повреждённые посадочные поверхности не дают прокладке равномерно работать, поэтому перед сборкой их осматривают. Перетяжка болтов деформирует фланец или разрушает прокладку, а несовпадение DN и PN нарушает геометрию и нагрузочную совместимость. Отклонение обнаруживают до испытания, сверяя маркировку и ответные размеры.
Неметаллическую прокладку выбирают по материалу и температурному режиму; PTFE и графит применимы только там, где их свойства соответствуют условиям. После установки проверяют прилегание и герметичность. При появлении течи сначала осматривают поверхности и крепёж, а не увеличивают затяжку без расчёта.
Частые вопросы
Что проверяют кроме DN при подборе фланца?
Кроме условного прохода сопоставляют номинальное давление, материал, тип уплотнительной поверхности, прокладку и болтовой ряд. Проверяют также температуру и среду, потому что одинаковая геометрия не гарантирует прочность и герметичность в разных условиях. Размеры берут из таблицы стандарта, а фактическое исполнение подтверждают маркировкой и паспортом.
Чем воротниковый фланец отличается от свободного?
Воротниковый фланец приваривают к трубе, поэтому он образует жёсткое присоединение и рассчитан на соответствующие нагрузки. Свободный фланец насаживают на трубу и используют вместе с кольцом, что меняет монтаж и возможность выравнивания. Выбор зависит от давления, среды, сварки, обслуживания и ответной поверхности, а не только от условного прохода.
Как подобрать прокладку к фланцам DN?
Сначала определяют материал фланца, уплотнительную поверхность, среду, давление и температуру, затем выбирают материал и форму прокладки. Прокладка должна занимать предназначенную зону и соответствовать ответной детали. Неметаллические материалы, включая PTFE или графит, используют только при подтверждённой совместимости. После установки проверяют центрирование и герметичность.
Как понять, что фланцевый ряд собран без перекоса?
До затяжки осматривают поверхности, совмещают оси и проверяют, что прокладка не смещена и не выступает в проход. Болты должны входить без принудительного стягивания труб, а затяжка выполняется крест-накрест. После сборки проверяют равномерность прилегания и герметичность. Несовпадение DN, PN или отверстий выявляют до подачи среды.
Почему одинаковый DN не гарантирует взаимозаменяемость?
DN описывает условный проход, но не определяет номинальное давление, материал, форму поверхности, толщину, крепёж и прокладку. Фланцы с одинаковым проходом могут иметь разные нагрузочные классы и не совпадать по болтам. Перед заменой сопоставляют весь узел: ответные размеры, PN, температуру, среду и требования к испытанию.
Что делать при течи после испытания соединения?
Соединение изолируют и проверяют состояние посадочных поверхностей, прокладки, соосность и диагональную затяжку. Не увеличивают усилие без осмотра: это может разрушить уплотнение или деформировать фланец. После устранения причины устанавливают подходящую прокладку, собирают без перекоса и повторяют проверку герметичности по принятой для системы процедуре.
