Серию арматуры сопоставляют с задачей участка, рабочей средой, температурой, давлением, герметичностью, материалами и присоединением, а не только с названием бренда. Паспорт связывает корпус, затвор, седло и привод с проектной схемой, поэтому пропускная способность и ограничения должны относиться к одному исполнению.
данные обновлены 2026-10-21 ·
1. Что такое бренды и серии арматуры
Бренд обозначает изготовителя, а серия объединяет исполнения арматуры с общей конструкцией и областью применения. По названию серии нельзя определить пригодность узла для конкретной среды: сопоставляют функцию, материалы, присоединение и паспортные ограничения. Каталог читают как набор проверяемых свойств, а не как рейтинг производителей.
Сначала выделяют задачу участка: отсечение, регулирование или удаление конденсата. Затем связывают её с режимом потока, температурой, давлением и требованиями к герметичности. Такой порядок помогает сравнить разные серии по одной схеме и не смешать характеристики корпуса, уплотнения и привода.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Серия описывает сочетание корпуса, затвора, седла, шпинделя или другого исполнительного элемента. Запорная конструкция перекрывает поток, регулирующая меняет проход, а конденсатоотводчик выводит конденсат из паровой системы по своему рабочему принципу. Привод, если он предусмотрен, должен согласовываться с ходом и нагрузкой арматуры.
Работу оценивают по цепочке от среды к затвору и далее к управлению. Несовместимый материал уплотнения вызывает утечку, неверный привод создаёт неполный ход, а неправильное присоединение перегружает корпус. Поэтому паспорт серии читают вместе со схемой трубопровода и условиями запуска.
- Шаг 1Определите рабочие параметры системы: давление, температуру и среду.
- Шаг 2Выберите тип арматуры, соответствующий функции (запорная, регулирующая).
- Шаг 3Изучите каталог производителя и найдите подходящие серии.
- Шаг 4Сравните паспортные данные выбранных серий с проектными параметрами.
- Шаг 5Проверьте наличие сертификатов и паспортов на выбранную серию.
3. Ключевые параметры
В карточке серии сопоставляют рабочее давление, температуру, пропускную способность и класс герметичности. Эти поля отвечают за разные стороны выбора: режим среды, возможный поток и качество перекрытия. Дополнительно проверяют материал корпуса, тип уплотнения, присоединение, ориентацию и требования к обслуживанию.
Паспортные значения сравнивают с проектными условиями в одинаковых единицах и для одного режима. Нельзя переносить ограничение одной серии на другую только из-за похожего корпуса. Если параметр отсутствует в каталоге, его запрашивают у изготовителя или исключают серию из рассмотрения до подтверждения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Рабочая температура | 200 °C | °C | инженерная практика; сверить по паспорту |
| Пропускная способность | 50 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Класс герметичности | 1 класс | класс | ГОСТ 9544-2021 |
4. Схема работы

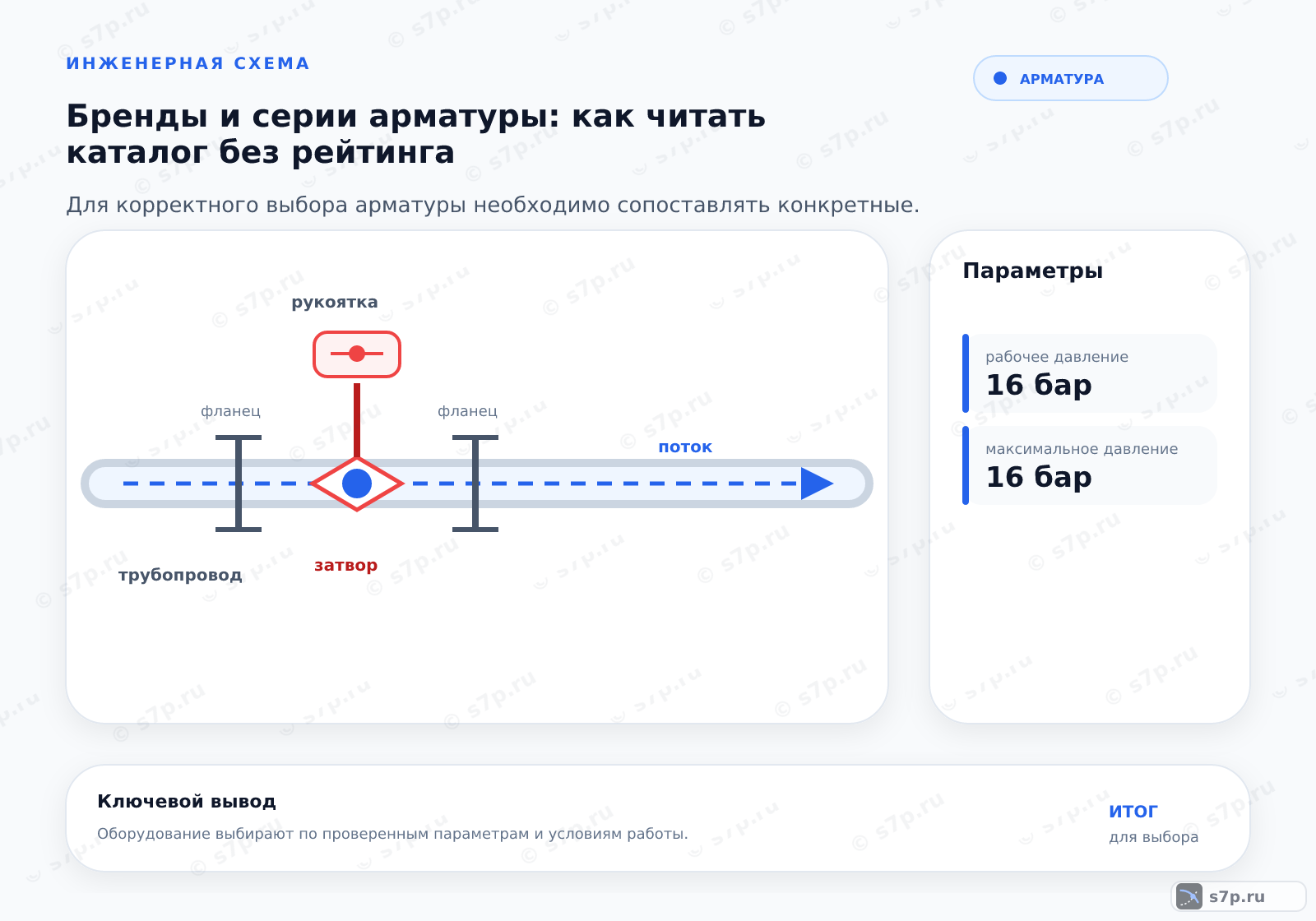

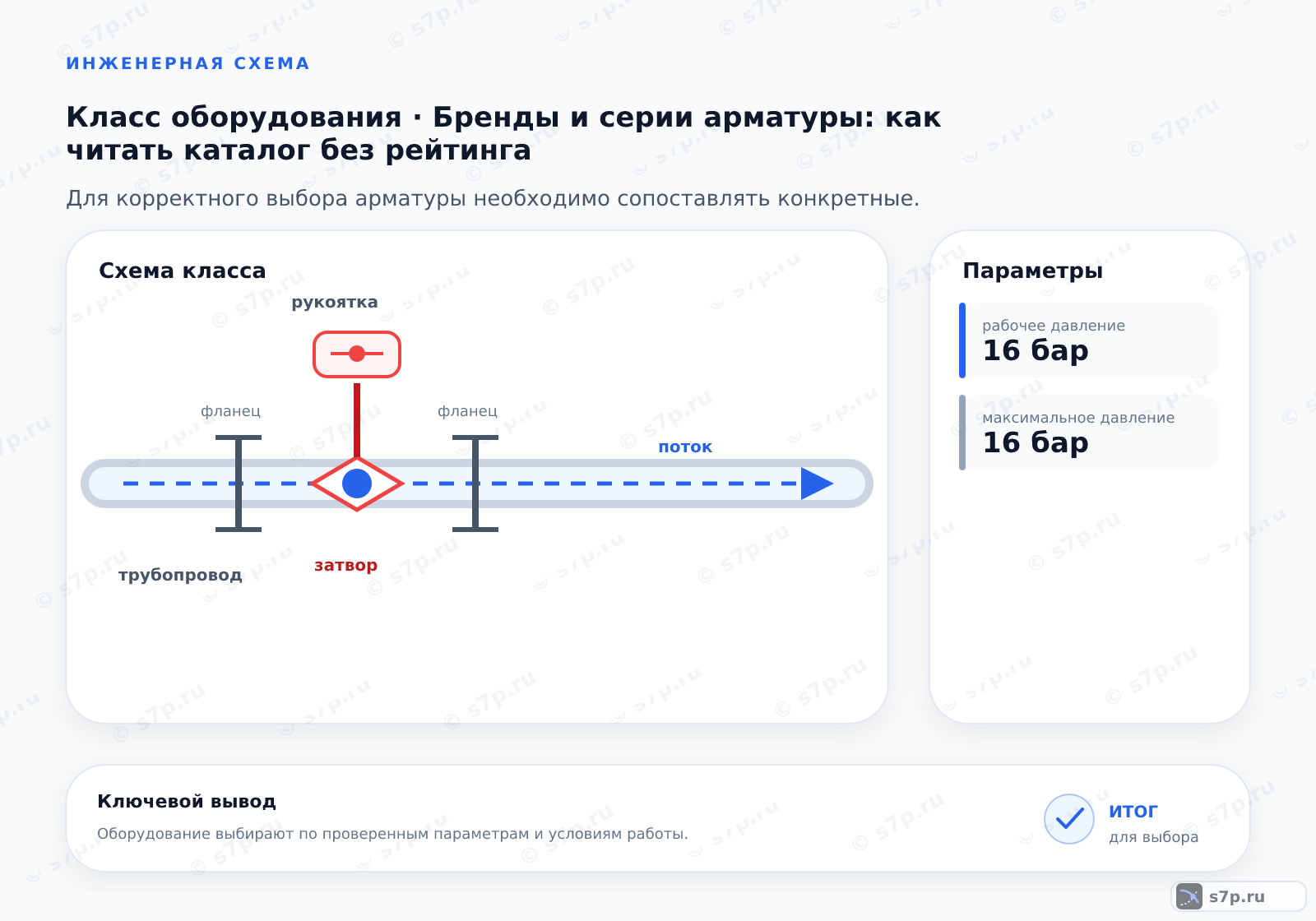

На схеме арматура связывает трубопровод, рабочую среду и действие оператора или привода. Поток входит в корпус, проходит через затвор и выходит к следующему участку; положение затвора определяет отсечение или изменение прохода. Для паровой линии отдельно проверяют направление отвода конденсата и состояние запорных соединений.
Серию сопоставляют со схемой монтажа: учитывают направление потока, доступ к приводу, возможность осмотра уплотнений и пространство для снятия корпуса. Изменение рабочей ветви, среды или режима управления требует повторной проверки паспорта, даже если внешний тип арматуры остался прежним.
5. Виды и разновидности
В исходной подборке представлены шаровой кран с металлическим уплотнением для высокой температуры, задвижка с выдвижным шпинделем для магистрального трубопровода и термодинамический конденсатоотводчик для паровой системы. Эти примеры различаются не брендом, а функцией, движением затвора и требованиями среды.
При сравнении серий сначала разделяют запорные, регулирующие и вспомогательные устройства. Затем проверяют, совпадают ли материал, герметичность, направление установки и способ управления с задачей участка. Сходное название не означает взаимозаменяемость: размеры соединений и внутреннее исполнение подтверждают по паспорту.
| Значение | Источник |
|---|---|
| Шаровой кран с металлическим уплотнением для высоких температур. | инженерная практика; сверить по паспорту |
| Задвижка с выдвижным шпинделем для магистральных трубопроводов. | инженерная практика; сверить по паспорту |
| Конденсатоотводчик термодинамического типа для паровых систем. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Выбор серии определяет совместимость корпуса и уплотнений со средой, доступность обслуживания и способ управления потоком. Если функция арматуры не совпадает с режимом участка, настройка привода не исправит ошибку конструкции. Серию связывают с монтажной схемой, паспортом и записями о проверках.
Документированное сопоставление помогает отделить свойства конкретного исполнения от общих характеристик бренда. При замене сохраняют функцию, присоединение, направление потока и требования к герметичности. Любое отличие фиксируют до монтажа, чтобы испытание проверяло именно выбранную конфигурацию.
7. Частые ошибки и на что смотреть
Частая ошибка — выбирать серию по бренду, цене или внешнему виду, не сверяя среду, давление, температуру и герметичность. Отдельно проверяют материал корпуса и уплотнения, поскольку совместимость одной детали не подтверждает пригодность всей арматуры. Присоединение и направление потока сверяют по монтажной документации.
Перед установкой проверяют паспорт, сертификаты, маркировку и состояние привода. Не используют изделие вне заявленного диапазона и не переносят рабочие значения соседней модели. После монтажа контролируют утечки, полный ход затвора и доступность обслуживания, а результат связывают с конкретной серией.
Частые вопросы
Как читать каталог производителя без ориентации на бренд?
Сначала выделяют функцию арматуры и рабочую среду, затем сверяют давление, температуру, пропускную способность, герметичность, материал корпуса, уплотнение и присоединение. После этого проверяют привод, направление потока и условия обслуживания. Название бренда помогает быстро найти документацию, но пригодность подтверждает паспорт конкретной серии.
Можно ли сравнить серии разных производителей по одному каталогу?
Да, если привести их к одинаковым условиям сравнения и не смешивать номинальные и рабочие значения. Для каждой серии фиксируют функцию, среду, давление, температуру, пропускную способность, герметичность и тип соединения. Отличия корпуса или уплотнения проверяют отдельно. При отсутствии поля в паспорте серия остаётся неподтверждённой для конкретной инженерной задачи.
Как выбрать между шаровым краном, задвижкой и конденсатоотводчиком?
Эти изделия выполняют разные функции. Шаровой кран с металлическим уплотнением рассматривают для соответствующей горячей среды, задвижку с выдвижным шпинделем — для магистрального отсечения, а термодинамический конденсатоотводчик — для паровой системы. Выбор подтверждают схемой, материалами, направлением потока и паспортом, а не внешним сходством корпуса.
Что проверяет класс герметичности арматуры?
Класс герметичности описывает допустимую утечку при испытании по принятой методике. Его сопоставляют с функцией участка и паспортом конкретного изделия, поскольку требования к отсечению и регулированию различаются. Перед испытанием проверяют седло, уплотнение, положение затвора и состояние соединений. Сам класс не заменяет контроля материала и рабочего режима.
Почему давление и температура рассматриваются вместе?
Корпус и уплотнения воспринимают давление при конкретной температуре, поэтому отдельное значение давления не описывает весь режим. Повышение температуры может изменить прочность материала, вязкость среды и герметичность. В каталоге ищут таблицу ограничений для выбранной серии, затем сопоставляют её с проектом и условиями запуска.
Что проверить перед заменой арматуры другой серией?
Сопоставляют функцию, DN и присоединение, давление, температуру, среду, материал корпуса, уплотнение, направление потока и способ управления. Для привода проверяют ход и обратную связь, для паровой линии — работу с конденсатом. После монтажа контролируют полный ход, герметичность и доступ к обслуживанию.
