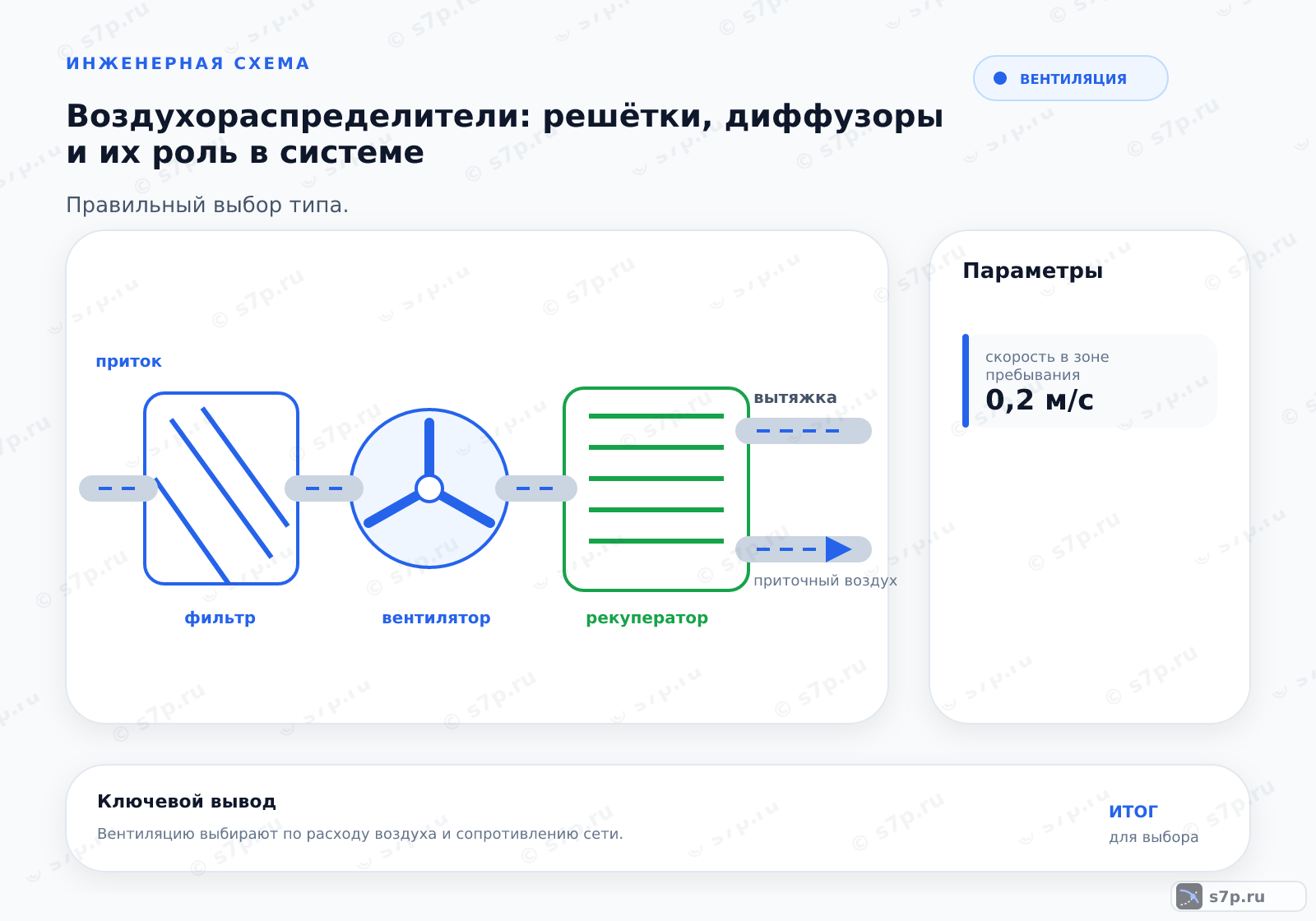

Конечный участок приточного или вытяжного канала формирует воздухораспределитель, задавая направление струи и картину движения воздуха в помещении. Подбор связывает расход, скорость струи, расположение, тип устройства и планировку; в спецификации приведены 2,5 м/с, 0,2 м/с, 35 дБА и дальнобойность 4 м.
данные обновлены 2026-10-21 ·
1. Что такое воздухораспределители
Воздухораспределитель завершает участок приточного или вытяжного канала и задаёт, как поток входит в помещение либо покидает его. Форма лицевой части, направление струи и положение устройства относительно стен и рабочих мест определяют, успеет ли воздух перемешаться без локального дискомфорта.
При подборе учитывают назначение помещения, схему движения воздуха, место установки и возможность обслуживания. Устройство не компенсирует ошибку в расходе или трассировке: при неверном направлении струя достигает рабочей зоны с лишней скоростью или не смешивается с воздухом помещения.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Типы и устройство вентиляторов».
2. Устройство и принцип работы
Рабочая часть воздухораспределителя меняет направление и распределение потока на выходе из канала. Решётка, диффузор или струйное устройство формируют собственную картину движения воздуха, поэтому одинаковый расход при разных конструкциях даёт разный результат в помещении.
Последовательность подбора начинается с назначения помещения и требуемого расхода, затем уточняются тип устройства, количество и расположение. После монтажа проверяют фактическое направление струй, отсутствие помех перед лицевой частью и соответствие шумового режима паспортным сведениям.
- Шаг 1Определите тип помещения и его назначение.
- Шаг 2Рассчитайте необходимый расход воздуха.
- Шаг 3Выберите тип воздухораспределителя.
- Шаг 4Определите количество и расположение устройств.
- Шаг 5Проведите аэродинамический расчет струй.
- Шаг 6Проверьте уровень шума.
3. Ключевые параметры

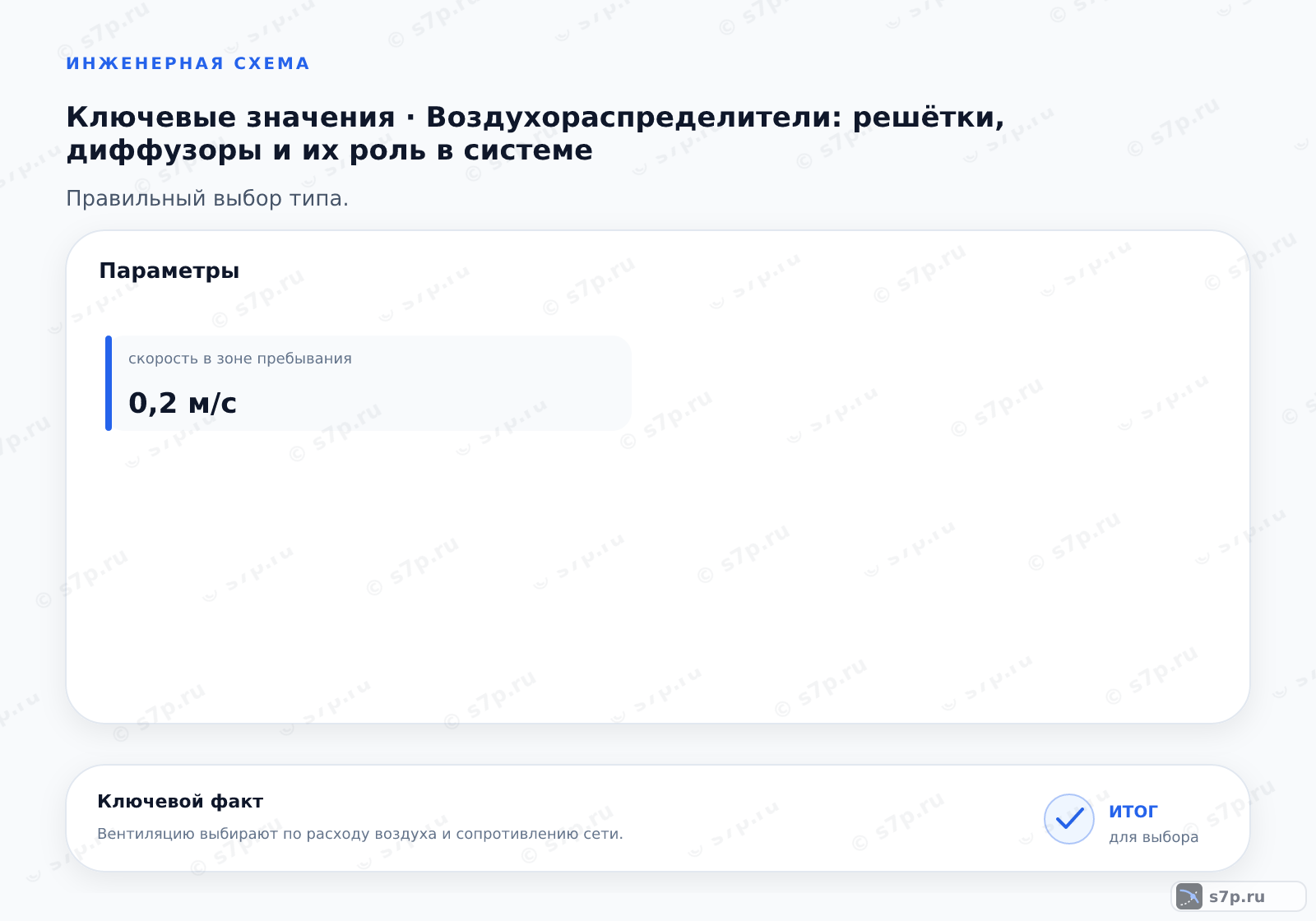

В расчёте сопоставляют расход воздуха, скорость на выходе и скорость в зоне пребывания. В спецификации указаны скорость воздушной струи 2.5 м/с и скорость в зоне пребывания 0.2 м/с. Уровень шума ограничен значением 35 дБА, а дальнобойность струи указана как 4 м.
Паспорт устройства проверяют вместе с аэродинамическим расчётом. Дополнительно смотрят время работы 4 1/ч и перепад температур 3 °C, если эти параметры относятся к принятому режиму. Изменение расхода, высоты или направления струи требует повторной проверки зоны перемешивания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Скорость воздушной струи | 2.5 м/с | м/с | СП 60.13330.2020 |
| Скорость в зоне пребывания | 0.2 м/с | м/с | СП 60.13330.2020 |
| Уровень шума | 35 дБА | дБА | СП 51.13330.2011 |
| Дальнобойность струи | 4 м | м | инженерная практика |
| Время работы | 4 1/ч | 1/ч | СП 60.13330.2020 |
| Перепад температур | 3 °C | °C | СП 60.13330.2020 |
4. Схема работы

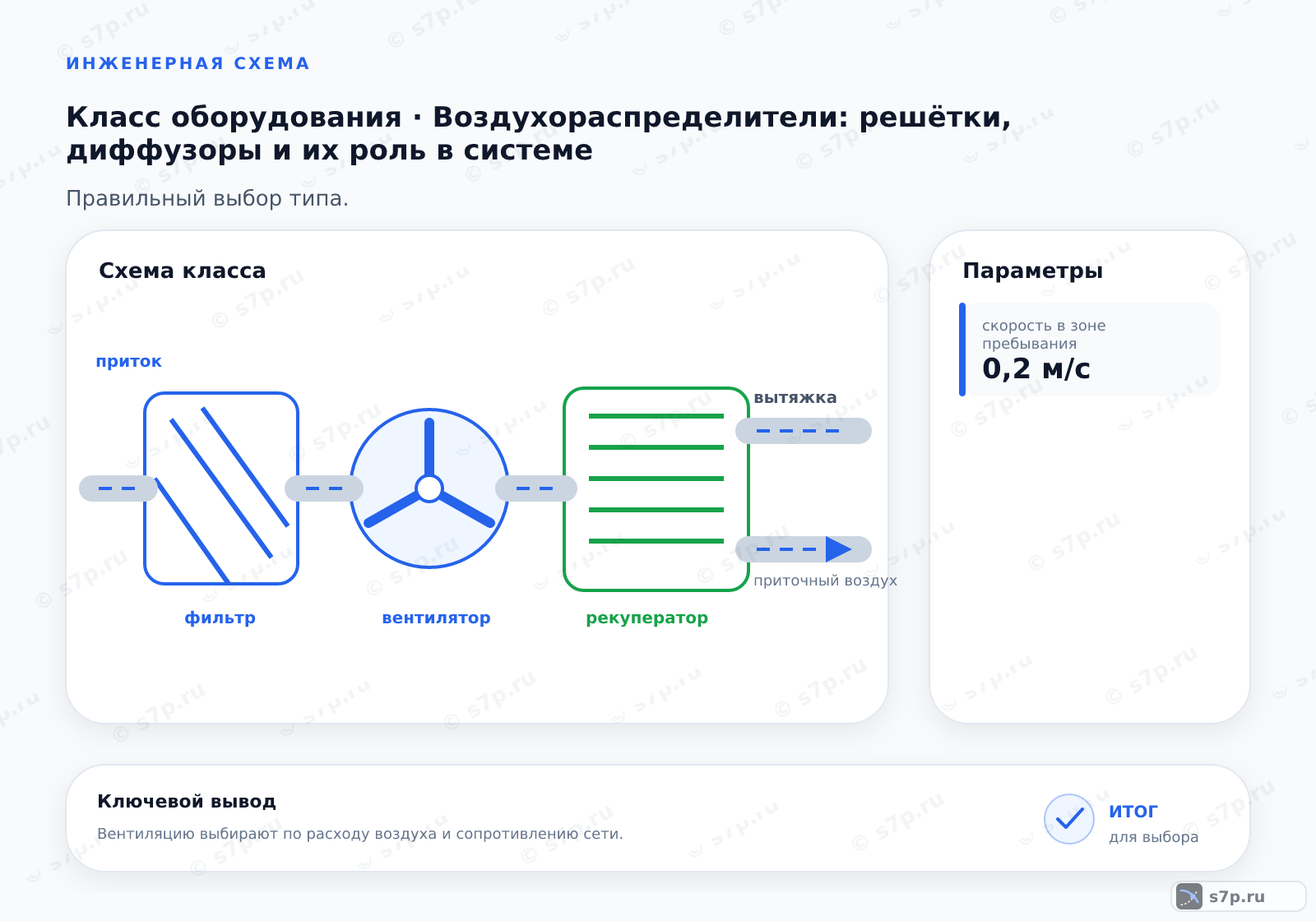

Приточный поток проходит через воздухораспределитель и расширяется в помещении, а вытяжная решётка собирает воздух из заданной зоны. Эффект зависит от взаимного положения устройств, стен, потолка и источников тепла, поэтому схему оценивают вместе с планировкой и характеристикой лицевой панели.
При наладке сравнивают направление струи с расчётной зоной и проверяют, не попадает ли поток непосредственно на рабочие места. Показания расхода и наблюдение за перемешиванием помогают отличить неверное расположение устройства от недостаточной производительности ветви.
5. Виды и разновидности
Кассетный диффузор распределяет воздух по четырём направлениям, щелевая решётка формирует струю вдоль стены, а струйный воздухораспределитель создаёт дальнобойную струю. Приточная решётка подходит для простого притока или вытяжки, когда не требуется сложная геометрия направления потока.
Сравнение начинают с планировки помещения и требуемой траектории воздуха. Для каждого исполнения проверяют доступ к лицевой части, очистку и возможность регулировки. Компактное устройство не заменяет расчёт струй: при иной высоте или препятствиях рабочая зона может получить другой режим.
| Значение | Источник |
|---|---|
| Кассетный диффузор: равномерное распределение в 4 стороны. | инженерная практика |
| Щелевая решетка: направленная струя вдоль стены. | инженерная практика |
| Струйный воздухораспределитель: дальнобойная струя. | инженерная практика |
| Решетка приточная: простой приток или вытяжка. | инженерная практика |
6. Частые ошибки и на что смотреть
Приточные устройства не размещают напротив рабочих мест, если расчётная струя направляется прямо в зону пребывания. Высокая скорость на выходе из диффузора создаёт заметное движение воздуха и может повышать шум, поэтому направление и режим проверяют после монтажа.
В паспорте сверяют шумовой режим, а при выборе учитывают высоту помещения и наличие препятствий. Отдельно осматривают лицевую часть: загрязнение, перекос или закрытые элементы меняют распределение потока. При жалобе на сквозняк сначала проверяют расположение и фактический расход.
Частые вопросы
Чем кассетный диффузор отличается от щелевой решётки?
Кассетный диффузор распределяет воздух по четырём направлениям и подходит для равномерного охвата зоны при соответствующей планировке. Щелевая решётка формирует направленную струю вдоль стены, поэтому её выбирают, когда поток нужно вести по определённой траектории. В обоих случаях проверяют расход, положение устройства, доступ для очистки и отсутствие препятствий перед лицевой частью.
Как подобрать воздухораспределитель для приточного или вытяжного участка?
Сначала определяют назначение помещения и направление движения воздуха, затем сопоставляют требуемый расход с типом устройства и местом установки. Для притока проверяют траекторию струи и зону перемешивания, для вытяжки — способность решётки собирать воздух без короткого замыкания потока. Итог сверяют с аэродинамическими данными и паспортом выбранной модели.
Как понять, что струя попадает в рабочую зону?
После монтажа сравнивают направление струи с планировкой и наблюдают, где поток смешивается с воздухом помещения. Проверяют фактический расход, скорость в зоне пребывания и наличие препятствий перед устройством. Если поток идёт прямо на рабочие места или ощущается как сквозняк, сначала пересматривают положение и настройку лицевой части, а не только изменяют производительность вентилятора.
Почему воздухораспределитель создаёт шум?
Шум возникает при чрезмерной скорости на выходе, неверно выбранном сечении, загрязнённой лицевой части или турбулентном потоке перед устройством. Сначала проверяют расход, направление струи и состояние корпуса, затем сопоставляют результат с паспортом. Для ориентировочной проверки в спецификации указан уровень шума 35 дБА. Изменение режима вентилятора без поиска причины может скрыть проблему и нарушить распределение воздуха.
Когда нужна дальнобойная струя от струйного устройства?
Струйный воздухораспределитель применяют, когда поток должен пройти значительное расстояние до зоны перемешивания или обойти особенности планировки. В спецификации дальнобойность струи указана как 4 м, но это значение оценивают вместе с расходом, направлением и высотой установки. Если расстояние до рабочей зоны меньше или есть препятствия, щелевая либо кассетная схема может дать более подходящую картину движения.
Что проверить после установки решётки или диффузора?
Проверяют крепление, свободный проход через лицевую часть, направление струи и соответствие фактического расхода принятой схеме. Затем осматривают рабочую зону на наличие прямого потока, измеряют или оценивают шум и убеждаются, что доступ для очистки сохранён. При отклонении сначала проверяют расположение, загрязнение и настройку устройства, затем переходят к диагностике ветви вентиляции.
