EC-вентиляторы обеспечивают максимальную энергоэффективность и точное регулирование без внешних устройств, тогда как асинхронные двигатели с частотным преобразователем требуют сложной интеграции, но подходят для модернизации существующих систем. КПД зависит от мощности, нагрузки, вентилятора, двигателя и преобразователя; EC не всегда имеет 85–92%, а AC с ЧП не всегда 65–75%.
данные обновлены 2026-10-21 ·
1. EC, AC и частотное регулирование
EC-исполнение объединяет двигатель и электронное управление, поэтому изменение производительности закладывают в сам привод. Асинхронный двигатель работает вместе с частотным преобразователем, который становится отдельным звеном системы. При выборе сравнивают не название технологии, а требуемый диапазон расхода, способ управления, электросеть и условия размещения.
Для новой установки важна совместимость привода с автоматикой и сигналами управления. При модернизации дополнительно проверяют существующий двигатель, место для преобразователя, защиту и электромагнитную обстановку. Решение считают согласованным только после сверки рабочей точки вентилятора, двигателя и преобразователя со сведениями паспорта.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Типы и устройство вентиляторов».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Конструкция вентиляционных установок».

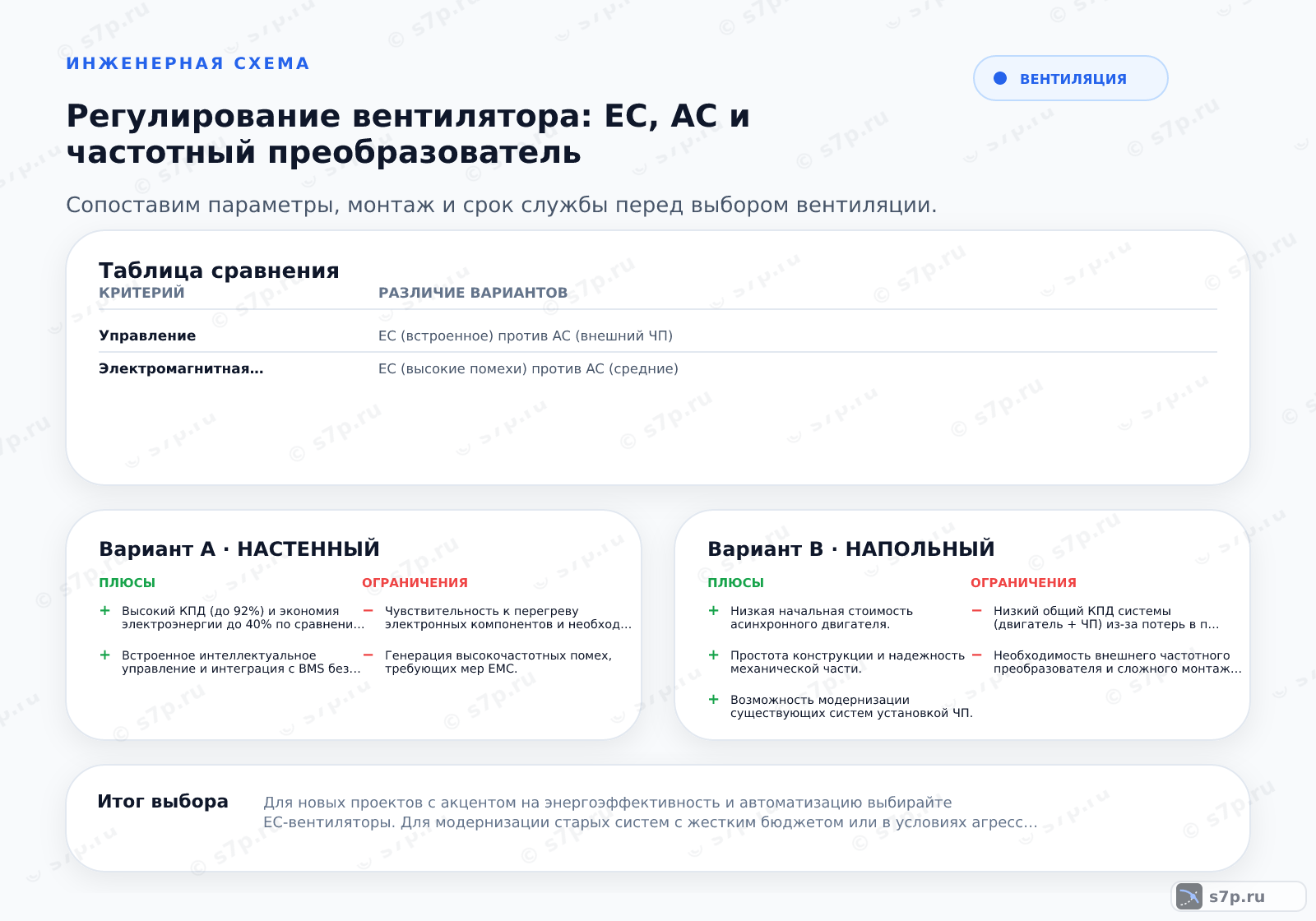

2. Таблица сравнения
Сравнительную оценку строят по одинаковым полям: способ регулирования, диапазон частоты вращения, КПД привода, требования к защите, уровень помех и сложность подключения. У EC часть функций находится внутри изделия, а в схеме с асинхронным двигателем больше внешних элементов. Это меняет состав шкафа и порядок пусконаладки.
Паспортные значения нельзя переносить между разными нагрузками и вентиляторами. Потери преобразователя, характеристики двигателя и сопротивление сети рассматривают в одной рабочей точке. При переменном расходе проверяют устойчивость регулирования, а при постоянном режиме — соответствие выбранной схемы фактическому способу эксплуатации.
3. Определения вариантов
EC-вентилятор — это агрегат с электронно управляемым двигателем и встроенной логикой изменения режима. Асинхронный вариант использует отдельный частотный преобразователь, который меняет скорость двигателя и требует согласования по току, защите и сигналам. Оба решения могут регулировать поток, но состав оборудования и точки контроля различаются.
КПД оценивают для связки вентилятора, двигателя и преобразователя при конкретной нагрузке. Отдельный показатель двигателя не описывает потери в сети или в силовой части. При чтении паспорта проверяют электрические ограничения, режим управления, охлаждение и реакцию на команду, а не только заявленную цифру эффективности.
4. Когда что применять
EC-решение удобно рассматривать для новой системы с переменным расходом и интеграцией в автоматику. Асинхронный двигатель с преобразователем часто применяют при модернизации, если существующий вентилятор и силовая схема допускают такое управление. При работе без остановки проверяют тепловой режим, охлаждение и доступность обслуживания.
В помещениях с электромагнитными помехами оценивают экранирование, прокладку кабелей и совместимость преобразователя с системой управления. Для каждого варианта уточняют требования производителя к монтажу и защите. Если условия не совпадают с паспортом, сравнение по одной энергоэффективности не даёт основания для выбора.
| Значение | Источник |
|---|---|
| Новые системы вентиляции с требованием высокой энергоэффективности и интеграции в умный дом. | инженерная практика; сверить по паспорту |
| Модернизация существующих промышленных вентиляторов с ограниченным бюджетом. | инженерная практика; сверить по паспорту |
| Системы с переменным расходом воздуха, работающие 24/7. | инженерная практика; сверить по паспорту |
| Условия с высоким уровнем электромагнитных помех, требующие простого решения. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Экономику привода связывают с режимом нагрузки, временем работы, стоимостью подключения и обслуживанием. Более дорогой привод может не дать ожидаемого результата, если вентилятор постоянно работает около одной точки или сеть имеет лишнее сопротивление. Поэтому оценивают фактический профиль расхода и сопоставляют его с паспортными потерями.
При эксплуатации контролируют ток, нагрев, устойчивость команды и состояние фильтров, поскольку изменение сопротивления сети меняет нагрузку двигателя. Для преобразователя проверяют вентиляцию шкафа и отсутствие помех в сигналах. Расчёт окупаемости обновляют по измеренному потреблению, не превращая справочные проценты в обещание для любой установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Экономия электроэнергии | 30 % | % | инженерная практика; сверить по паспорту |
| Переплата за EC | 25 % | % | инженерная практика; сверить по паспорту |
| Срок окупаемости | 2 лет | лет | инженерная практика; сверить по паспорту |
| Потери в ЧП | 5 % | % | инженерная практика; сверить по паспорту |
Частые вопросы
Когда EC-привод уместнее связки AC и преобразователя?
EC-привод удобен в новой системе, где требуется встроенное регулирование, переменный расход и связь с автоматикой. Асинхронный двигатель с частотным преобразователем часто выбирают при модернизации совместимого оборудования или при необходимости использовать уже установленный двигатель. Решение зависит от рабочей точки, электросети, требований к шкафу, помехам и обслуживанию, поэтому тип привода сверяют с паспортом всей установки.
Что даёт частотный преобразователь при модернизации вентилятора?
Преобразователь позволяет менять скорость асинхронного двигателя и подстраивать расход под режим помещения. При этом добавляются требования к защите, охлаждению, кабелям, сигналам управления и электромагнитной совместимости. Перед установкой проверяют ток двигателя, допустимый диапазон регулирования, состояние вентилятора и место для силовой части. Без такой проверки модернизация может изменить рабочую точку или вызвать помехи.
Как учесть электромагнитные помехи при выборе схемы?
Уточняют тип преобразователя или встроенной электроники, способ прокладки силовых и сигнальных кабелей, требования к экранированию и заземлению. Затем проверяют, не нарушится ли связь с датчиками и автоматикой в реальном шкафу. Для среды с высоким уровнем помех выбирают решение, которое допускает предусмотренный монтаж и имеет подтверждённые паспортом ограничения, а не ориентируются только на цену.
Какие паспортные данные сравнивают у двух схем регулирования?
Сравнивают диапазон регулирования, ток и мощность двигателя, способ управления, потери преобразователя, защиту, охлаждение и требования к сети. Для вентилятора проверяют характеристику при нужном расходе и сопротивлении. Отдельно смотрят условия монтажа и обслуживания. Показатель КПД без рабочей точки неполон: он не показывает, как связка поведёт себя при фактической нагрузке.
Почему заявленный КПД не переносится на любой режим?
КПД зависит от нагрузки двигателя, скорости, вентилятора, преобразователя и сопротивления сети. При изменении расхода меняется рабочая точка и доля потерь в каждом элементе. Поэтому паспортное значение рассматривают вместе с кривой вентилятора и профилем работы. Для эксплуатационной оценки измеряют потребление в характерных режимах, а не сравнивают отдельные цифры из разных условий.
Что контролируют при длительной работе вентилятора?
Контролируют ток, нагрев двигателя и силовой части, устойчивость команды, шум, вибрацию и состояние фильтра. Изменение сопротивления сети влияет на нагрузку и может вывести привод из привычного режима. Для преобразователя дополнительно проверяют вентиляцию шкафа, кабели и отсутствие помех в сигналах. При отклонении сначала ищут механическую или электрическую причину, затем меняют настройку.
