Выбор материала и геометрии воздуховодов определяется требуемой производительностью, акустическими нормами и классом огнестойкости здания, где жесткие оцинкованные каналы обеспечивают низкое аэродинамическое сопротивление, а гибкие решения применяются для подключения конечных устройств. Воздуховод — это элемент вентиляционной системы, представляющий собой канал из листовых материалов, предназначенный для транспортирования воздуха от приточных устройств к зонам пребывания людей или от зон выделения загрязнений к вытяжным вентиляторам.
данные обновлены 2026-10-21 ·
1. Что такое воздуховоды вентиляции
Воздуховод образует непрерывный путь для приточного или вытяжного воздуха между установкой, вентилятором и обслуживаемой зоной. Сечение, форма, материал и качество соединений влияют на сопротивление трассы, шум и способность системы сохранять заданное движение воздуха.
Жёсткие каналы сохраняют геометрию и удобны для магистральных участков, а гибкие секции применяют там, где требуется подключить конечное устройство или обойти локальное препятствие. Такое разделение не отменяет расчёт: каждый участок должен соответствовать трассе и условиям обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Типы и устройство вентиляторов».
Смежная тема кластера «Основы и устройство вентиляции».
2. Устройство и принцип работы
Монтаж начинают с обмера помещения и нанесения трассы на чертёж с учётом несущих конструкций. Затем рассчитывают сечения, подготавливают жёсткие или гибкие секции, собирают соединения, устанавливают подвесы и подключают трассу к вентилятору.
После сборки проверяют герметичность швов, устойчивость опор и отсутствие заломов на гибких участках. Фланцевый стык или фальцевый шов должен сохранять форму канала и не создавать местного подсоса. Доступ к соединениям оставляют таким, чтобы диагностика не требовала разборки всей трассы.
- Шаг 1Выполнить обмер помещения и нанести трассу на чертеж с учетом несущих конструкций.
- Шаг 2Рассчитать сечения воздуховодов по формуле площади потока с учетом допустимой скорости.
- Шаг 3Нарезать листовой металл или отрезать гибкие секции по расчетным длинам.
- Шаг 4Собрать секции с использованием фланцевых соединений или фальцевого шва.
- Шаг 5Установить подвесы и опоры с шагом, соответствующим диаметру канала.
- Шаг 6Проверить герметичность швов и подключить систему к вентилятору.
3. Ключевые параметры
Сечение воздуховода связывают с расходом и допустимой скоростью, а сопротивление трассы уточняют по шероховатости, поворотам и соединениям. В спецификации указаны толщина оцинкованной стали 0.5 мм, шероховатость гладких каналов 0.15 мм и коэффициент сопротивления поворота 1.2 единиц.
Для акустической проверки используют допустимый уровень шума 35 дБА. Материал выбирают с учётом прочности, коррозионной и химической стойкости, горючести и способа соединения. Параметры из паспорта и проекта рассматривают вместе: подходящий материал не исправляет недостаточное сечение или лишние местные сопротивления.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стали оцинкованной | 0.5 мм | мм | ГОСТ 14918-80 |
| Шероховатость гладких каналов | 0.15 мм | мм | инженерная практика |
| Коэффициент сопротивления поворота | 1.2 единиц | единиц | СП 60.13330.2020 |
| Допустимый уровень шума | 35 дБА | дБА | СП 51.13330.2011 |
4. Схема работы

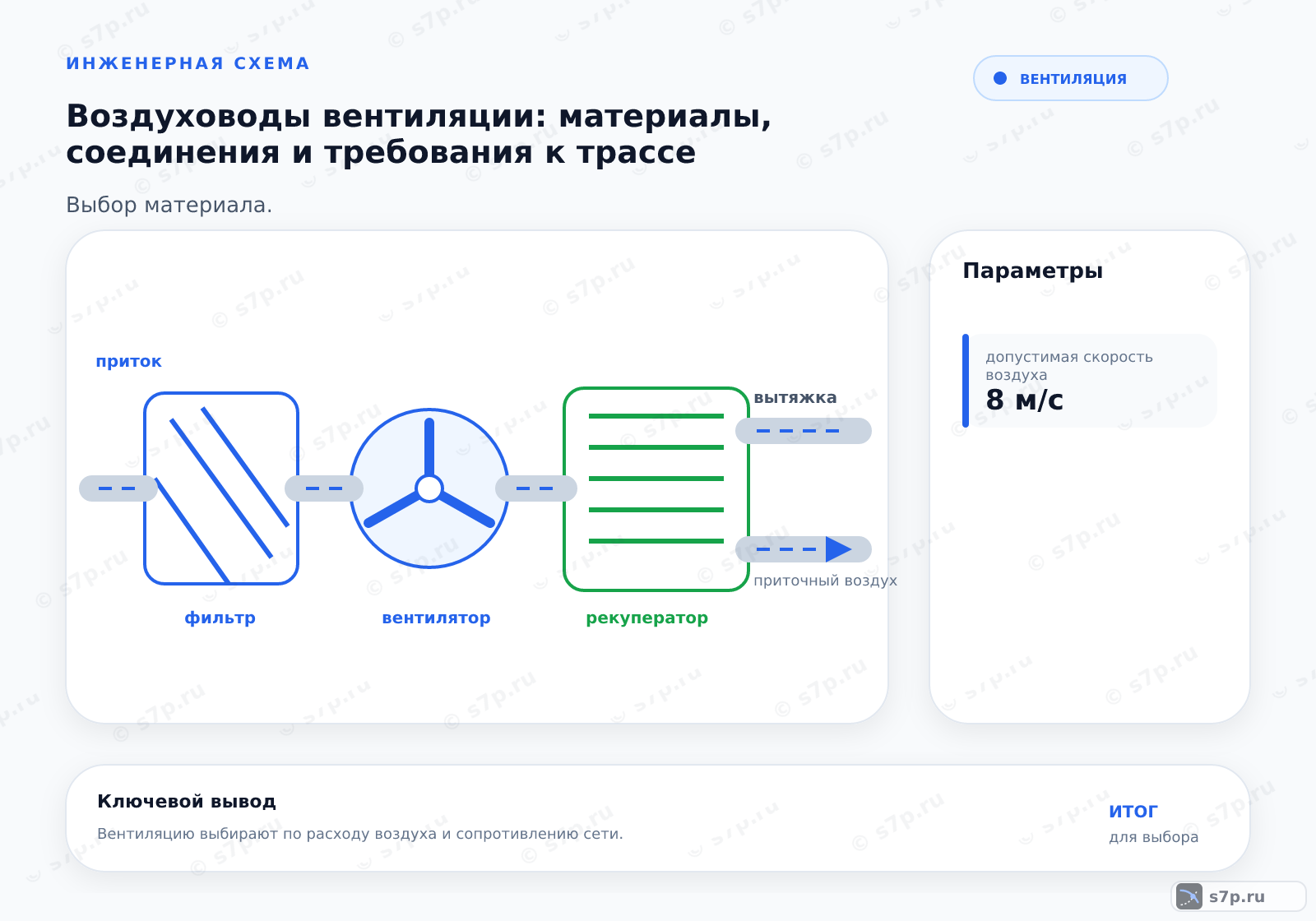

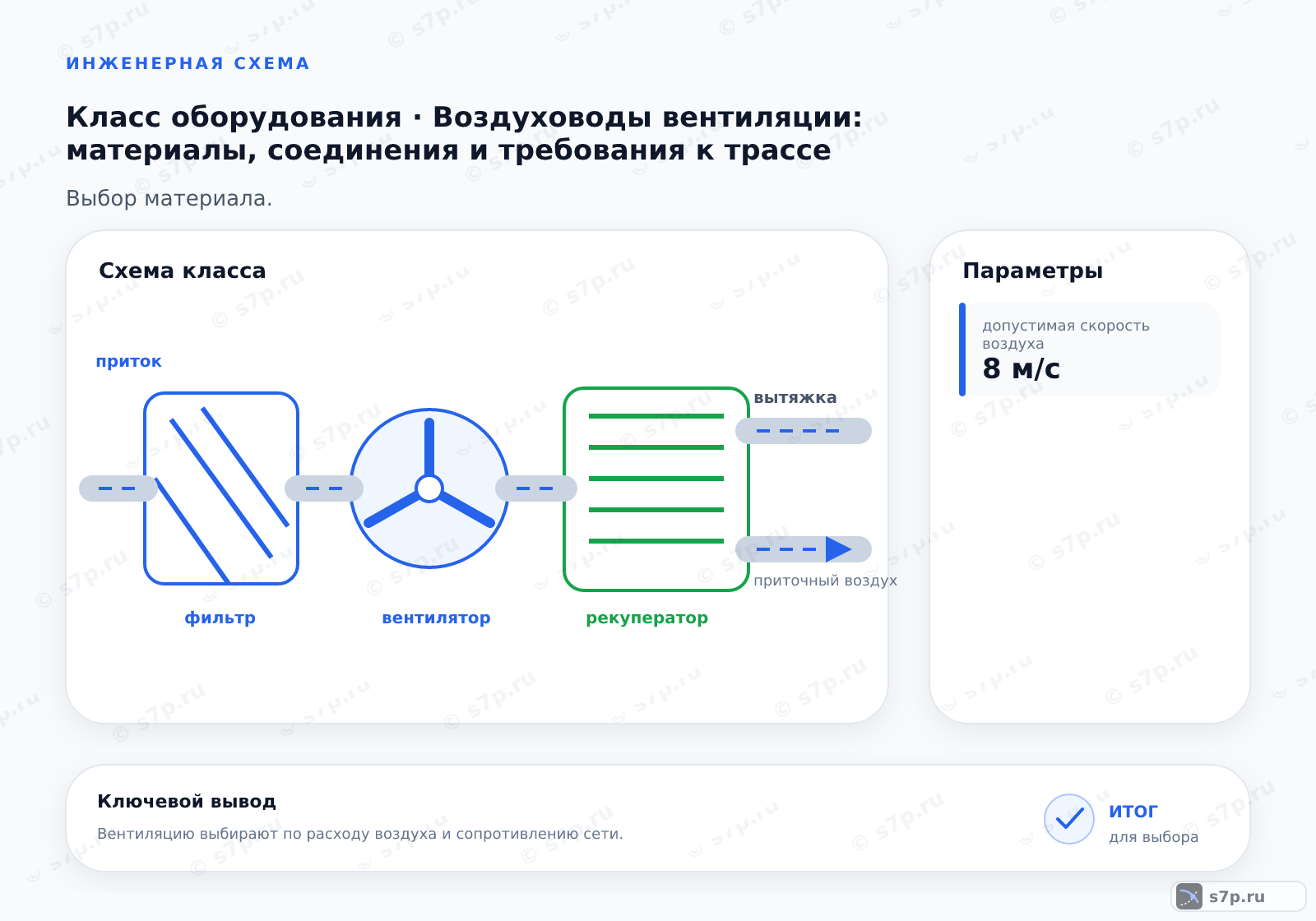

В рабочей схеме вентилятор создаёт движение воздуха, магистраль передаёт его по трассе, а ответвления подводят поток к конечным устройствам или собирают вытяжной воздух. Повороты, сужения, тройники и переходы меняют потери давления, поэтому их расположение учитывают в аэродинамическом расчёте.
Герметичные соединения сохраняют расчётный расход и не допускают подсоса на вытяжной стороне. Гладкая внутренняя поверхность уменьшает сопротивление, но результат зависит также от длины, формы и качества монтажа. При проверке сопоставляют состояние трассы с рабочей точкой вентилятора.
5. Виды и разновидности
Оцинкованная сталь сочетает прочность, низкое сопротивление и возможность фальцевого шва. Гибкий алюминиевый канал проще монтировать, но имеет высокую шероховатость и низкую жёсткость. Пластиковый ПВХ устойчив к химическому воздействию и лёгок, при этом для него указывают горючесть группы Г1.
Стеклопластиковый канал устойчив к коррозии, но сложнее режется и имеет высокую стоимость. На магистральных участках сравнивают жёсткость и сопротивление, а при подключении конечного устройства — доступность и возможность аккуратно уложить гибкую секцию. Материал должен соответствовать среде и условиям трассы.
| Значение | Источник |
|---|---|
| Оцинкованная сталь: высокая прочность, низкое сопротивление, возможность фальцевого шва. | ГОСТ 14918-80 |
| Гибкий алюминиевый: простота монтажа, высокая шероховатость, низкая жесткость. | инженерная практика |
| Пластиковый ПВХ: химическая стойкость, низкий вес, горючесть группы Г1. | ГОСТ 32874-2012 |
| Стеклопластиковый: коррозионная стойкость, сложность резки, высокая стоимость. | инженерная практика |
6. На что влияет и зачем нужно

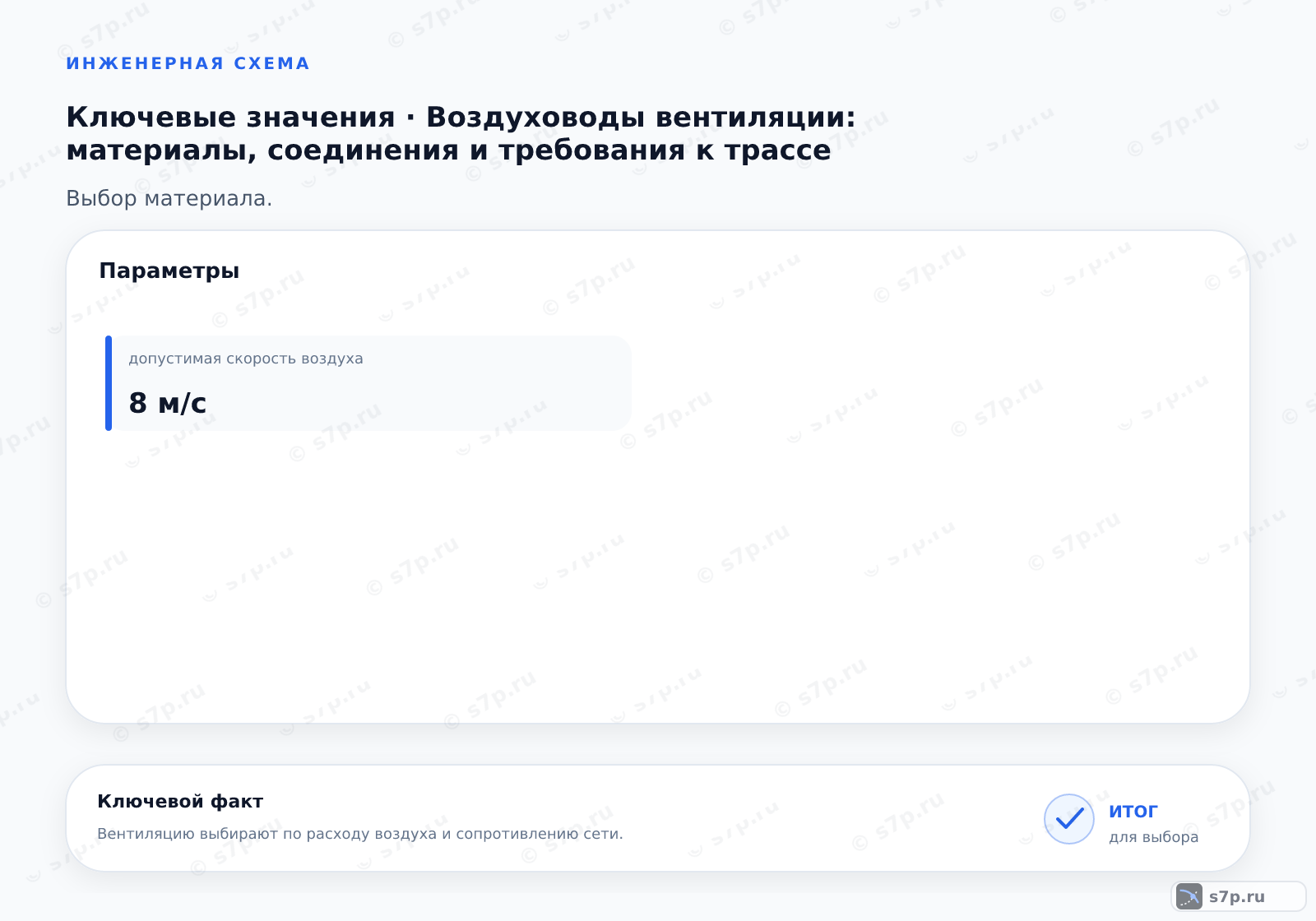

При скорости воздуха более 8 м/с растут шум и износ воздуховодов. Гладкие каналы снижают энергопотребление вентилятора на 15–20%, поскольку уменьшают сопротивление потоку. Герметизация швов предотвращает потерю до 3% производительности системы и помогает сохранить распределение воздуха по ветвям.
Эти зависимости используют вместе с проверкой трассы. Если расход не достигает расчётного, смотрят на сечение, повороты, состояние внутренней поверхности и утечки. Увеличение производительности вентилятора без поиска причины может повысить шум и нагрузку на соединения.
7. Частые ошибки и на что смотреть
Пластиковые каналы защищают от прямых солнечных лучей и УФ-излучения. При выборе трассы также проверяют, что материал соответствует среде, а соединения доступны для осмотра. Нельзя заменять расчёт сечения удобством прокладки или подбирать гибкий участок там, где требуется стабильная геометрия.
К частым ошибкам относятся неверная трасса относительно несущих конструкций, слабые подвесы, заломы гибких секций и негерметичные стыки. После монтажа осматривают опоры и швы, затем сопоставляют работу вентилятора с фактическим расходом и шумом в помещении.
Частые вопросы
Как выбрать материал воздуховода для магистрали и подключения устройства?
Для магистрального участка сравнивают жёсткость, сопротивление, прочность, стойкость к среде и способ соединения. Оцинкованная сталь сохраняет геометрию и допускает фальцевый шов, а гибкий алюминиевый канал удобен для подключения, но имеет высокую шероховатость и низкую жёсткость. Выбор подтверждают трассой, условиями обслуживания и требованиями к шуму.
Когда гибкий канал нельзя использовать вместо жёсткого?
Гибкий канал не заменяет жёсткий участок там, где требуется стабильное сечение, малая шероховатость или устойчивость к внешней нагрузке. Его применяют для подключения конечного устройства и обхода локального препятствия, укладывая без заломов. Перед монтажом проверяют длину, доступ к соединению и соответствие материала среде, а после монтажа контролируют герметичность и расход.
Как связать сечение воздуховода с рабочим режимом вентилятора?
Сечение рассчитывают по требуемому расходу и допустимой скорости, затем добавляют сопротивление поворотов, переходов, ответвлений и соединений. Для оценки трассы учитывают шероховатость внутренней поверхности и состояние швов. В спецификации приведены шероховатость гладких каналов 0.15 мм и коэффициент сопротивления поворота 1.2 единиц. Результат сопоставляют с рабочей точкой вентилятора.
Из-за чего в воздуховодах растёт шум?
Шум повышается при слишком большой скорости воздуха, лишних местных сопротивлениях, негерметичных соединениях и вибрации плохо закреплённых участков. Для этой темы указано, что при скорости более 8 м/с растут шум и износ, а допустимый уровень шума составляет 35 дБА. Проверяют трассу, опоры, повороты и состояние поверхности до изменения режима вентилятора.
Как проверить, что соединения не дают утечку?
Осматривают фланцевые и фальцевые стыки, уплотнения, места ответвлений и проходы через ограждения. Следы подсоса или выдувания ищут при работающем вентиляторе, сопоставляя фактический расход с расчётным. Если шов негерметичен, его восстанавливают и повторяют проверку, потому что увеличение производительности вентилятора не устраняет потерю воздуха по трассе.
Что учесть при эксплуатации пластикового воздуховода?
Пластиковый ПВХ отличается химической стойкостью и низким весом, но для него в источнике указана горючесть группы Г1. Трассу защищают от прямых солнечных лучей и УФ-излучения, контролируют опоры и состояние соединений. При выборе дополнительно проверяют среду, требования здания и возможность обслуживания. Нельзя оценивать такой канал только по удобству монтажа.
